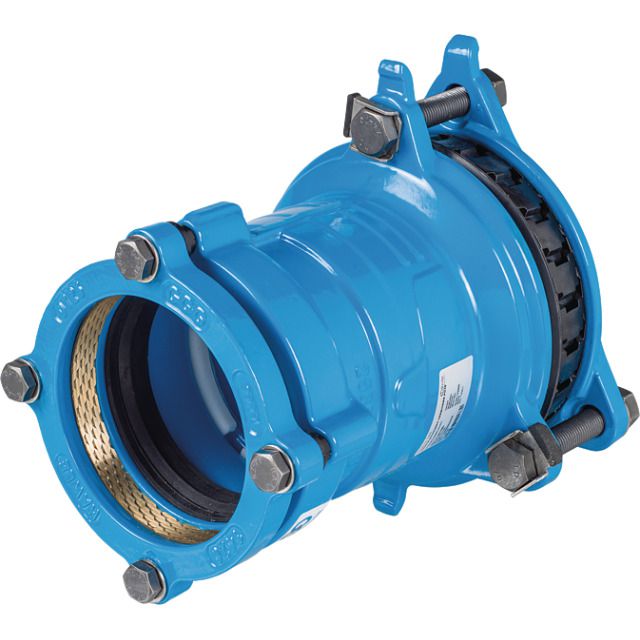

HAWLE, Raccordo sistema 2000 - Synoflex, 7235

Applicazione

Per il collegamento a prova di taglio e senza saldature di tubi in PE e PVC in conformità alla norma EN 12201 con tutti i tipi di tubi comuni in ghisa, acciaio, per tubi con diametri esterni diversi
In condizioni difficili in trincea (acqua, ecc.), questo collegamento consente un'installazione sicura.), questo raccordo consente un'installazione sicura
Se utilizzato come anello, rimuovere il fermatubo e smussare notevolmente il tubo
Non è necessaria alcuna attrezzatura per la saldatura o energia elettrica
L'uso di un manicotto di supporto è obbligatorio solo per i tubi in PE a parete sottile (SDR 21) e per i tubi in pressione

Proprietà

Sul manicotto Synoflex è possibile uno srotolamento fino a max. 4°
Temperatura di esercizio max. 40°C
Pressione nominale PN 16

Produttore Hawle

Filtro (12)

Trovato: 12

Cifra:

Smistamento:

Voce n

Voce n

Produttore

DN

PN

D

mm

L

mm

D1

mm

B

mm

t1

mm

t2

mm

3348027235050063

DN 50 PN 16 D 63 mm L 238 mm D1 56 - 71 mm B 170 mm t1 84 -91 mm t2 80 mm

Articolo n334802Numero articolo del produttore7235050063

Lordo CHF

3348037235080090

DN 80 PN 16 D 90 mm L 253 mm D1 85 - 105 mm B 204 mm t1 86 - 103 mm t2 85 mm

Articolo n334803Numero articolo del produttore7235080090

Lordo CHF

3348047235100110

DN 100 PN 16 D 110 mm L 285 mm D1 104 - 132 mm B 260 mm t1 119 - 136 mm t2 85 mm

Articolo n334804Numero articolo del produttore7235100110

Lordo CHF

3348057235100125

DN 100 PN 16 D 125 mm L 289 mm D1 104 - 132 mm B 260 mm t1 119 - 136 mm t2 91 mm

Articolo n334805Numero articolo del produttore7235100125

Lordo CHF

3348067235125160

DN 125 PN 16 D 160 mm L 330 mm D1 131 - 150 mm B 290 mm t1 143 - 161 mm t2 105 mm

Articolo n334806Numero articolo del produttore7235125160

Lordo CHF

3348077235150160

DN 150 PN 16 D 160 mm L 326 mm D1 155 - 192 mm B 350 mm t1 126 - 143 mm t2 105 mm

Articolo n334807Numero articolo del produttore7235150160

Lordo CHF

3348087235150180

DN 150 PN 16 D 180 mm L 336 mm D1 155 - 192 mm B 350 mm t1 126 - 143 mm t2 119 mm

Articolo n334808Numero articolo del produttore7235150180

Lordo CHF

3348097235200200

DN 200 PN 16 D 200 mm L 342 mm D1 198 - 230 mm B 371 mm t1 143 - 161 mm t2 129 mm

Articolo n334809Numero articolo del produttore7235200200

Lordo CHF

3348107235200225

DN 200 PN 16 D 225 mm L 354 mm D1 198 - 230 mm B 371 mm t1 143 - 161 mm t2 127 mm

Articolo n334810Numero articolo del produttore7235200225

Lordo CHF

3348117235250250

DN 250 PN 16 D 250 mm L 406 mm D1 265 - 310 mm B 464 mm t1 155 - 167 mm t2 148 mm

Articolo n334811Numero articolo del produttore7235250250

Lordo CHF

3348127235250280

DN 250 PN 16 D 280 mm L 407 mm D1 265 - 310 mm B 464 mm t1 155 - 167 mm t2 151 mm

Articolo n334812Numero articolo del produttore7235250280

Lordo CHF

3348137235300315

DN 300 PN 16 D 315 mm L 444 mm D1 313 - 356 mm B 510 mm t1 161 - 180 mm t2 178 mm

Articolo n334813Numero articolo del produttore7235300315

Lordo CHF

Scaricamenti

Datenblatt 7235.pdf (602.9 KB)
